构建数据库多版本 Schema 仓库

2023年10月29日 · 阅读需 5 分钟

John Li

Chief Executive Officer

简介

本文主要介绍通过 CloudCanal 快速构建一条 MySQL -> Kafka 同步链路，以订阅源端数据库 DDL 变更和相关 schema 信息来构建数据库的多版本Schema仓库。

技术点

轻量便利的 SCHEMA 管理

常见的 Schema 管理方式如 Schema Registry, 用来管理 Schema 的演变历史，所有数据序列化反序列化需要用到的 Schema 保存在注册表里（构成一个多版本 Schema 仓库）。

每一个数据引用 Schema ID ，序列化或反序列化时从注册表里拉取对应的 Schema 进行相应动作。

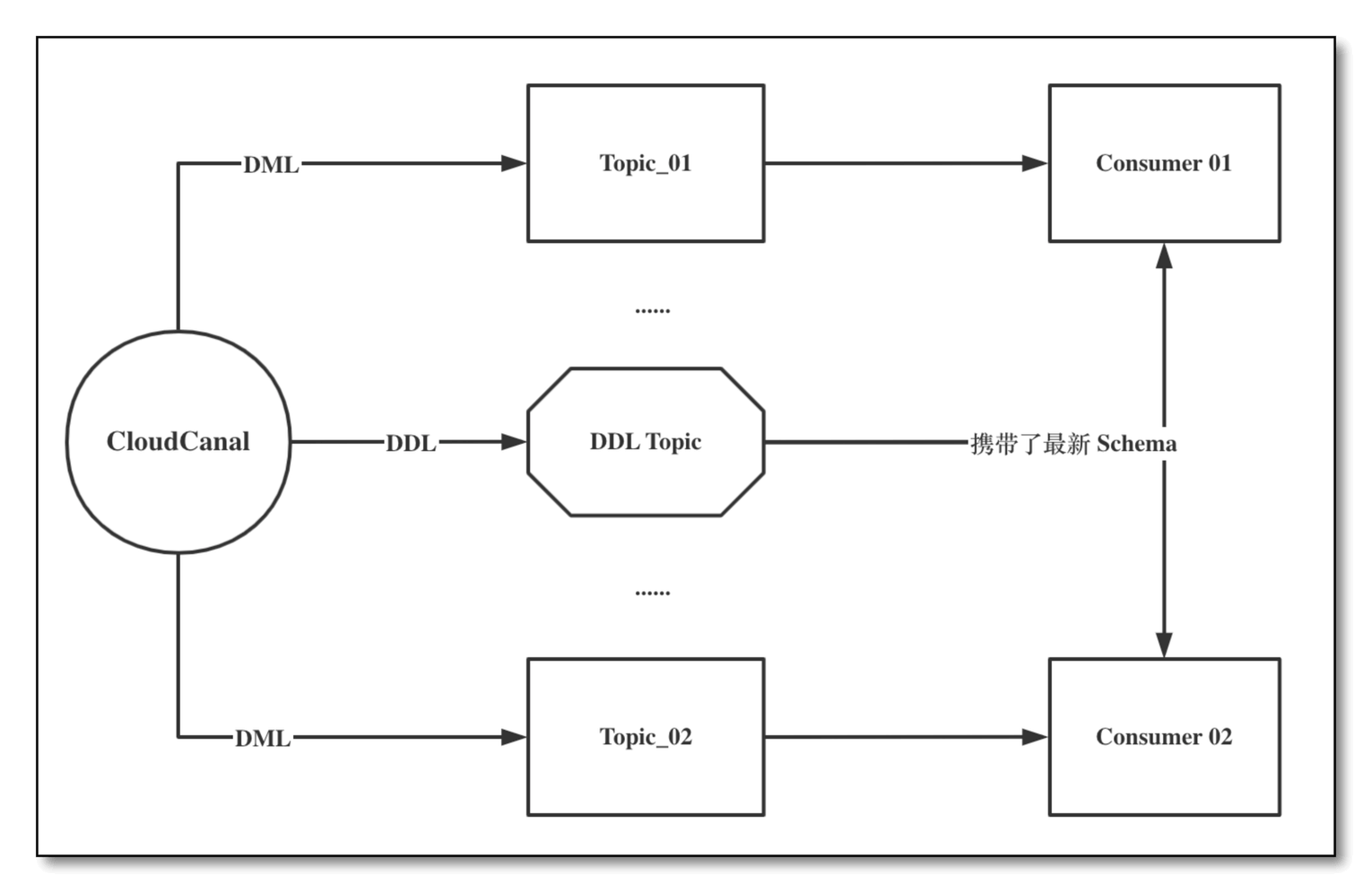

CloudCanal 使用的是一种相对轻巧便利的解决方案：将 DDL 消息携带上最新的 Schema 信息直接发送到指定的 DDL Topic 上，有如下好处：

集中化管理：DML消息会发送到对应的 Topic 中，DDL 变更发送到指定的 DDL Topic，更加集中。
消费者无需解析DDL：下游不需要做任何处理直接消费（不需要做 SQL 解析，不需要序列化等前置操作）。
Schema信息实时复用：多个应用程序可以直接复用实时的 Schema 信息。
简单轻巧：不需要依赖第三方组件，轻巧方便，自主可控。

新增 SCHEMA 元信息字段

CloudCanal 2.3.x 版本之前之前的 DDL 只是携带了对应的 DDL SQL，用户侧一些数据入湖的场景需要有数据的 Schema，否则数据湖的消费者要从每条消息去解析 Schema 信息，十分浪费计算资源，也不能给其他应用复用。

2.3.x 版本之后，发送到 Kafka 的 DDL 消息携带了整个表的结构化数据(Schema信息)，并且支持将 DDL 同步到指定的 Topic 中，方便下游的 DDL 的统一化管理。

在CloudCanal发给消息系统的消息体中， tableChanges 字段携带的就是具体的源数据库的 Schema 信息，该 tableChanges 字段包含一个数组，其中包含表中每一列的元信息。由于结构化数据以 JSON 呈现数据，因此消费者无需先通过 DDL 解析器处理消息即可轻松读取消息。具体信息如下，其他字段详情见 Kafka 消息同步格式。

字段	类型	说明
type	String	DDL 类型。
primaryKeyColumnNames	List	主键名列表。
columns	Json	列信息。
jdbcType	String	jdbc 类型。
name	String	字段名称。
position	String	字段的顺序。
typeExpression	String	类型描述，如：varchar(20)，int。
typeName	String	类型名称，如：varchar，int。

前置条件

下载安装 CloudCanal 私有部署版本,使用参见快速上手文档
准备一个 MySQL 数据库，和 Kafka 实例（本例分别使用自建 MySQL 8.0.30 和 Kafka 2.2）

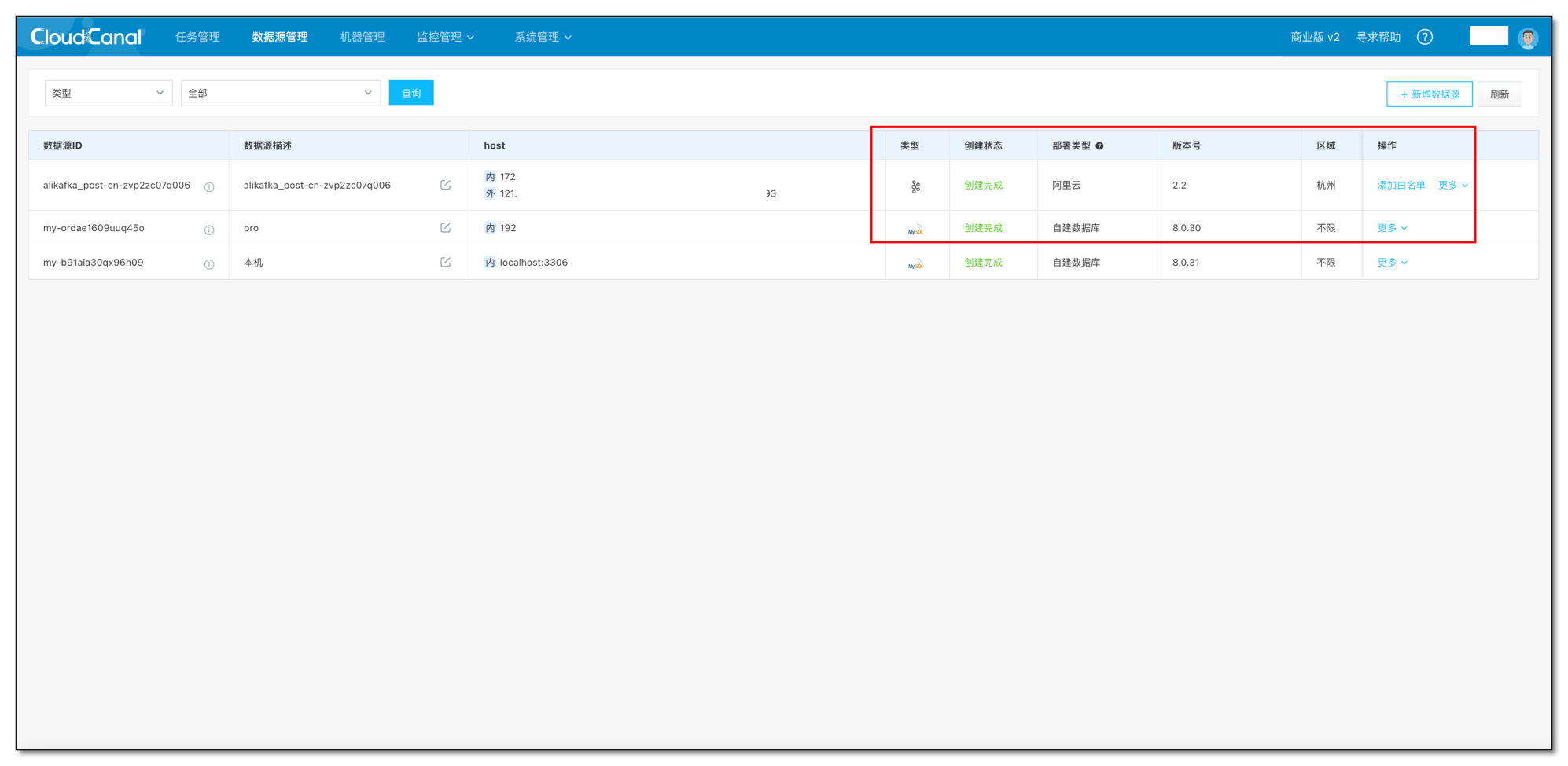

登录 CloudCanal 平台，添加 MySQL 和 Kafka
Kafka 需要先创建一个 DDL Topic，用于后续 Topic 订阅。

任务创建

任务管理-> 任务创建。
测试链接并选择源和目标数据库。

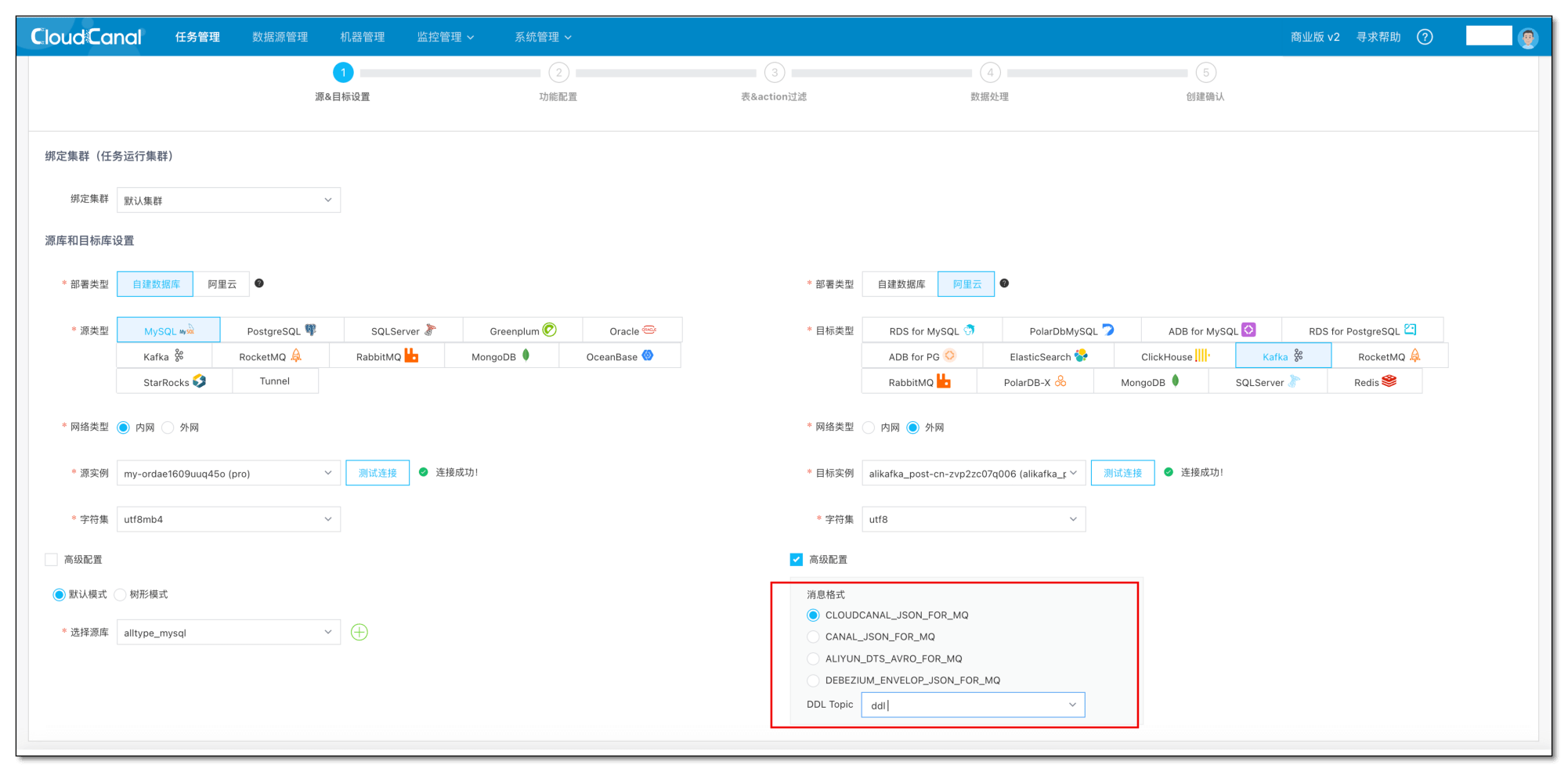

选择 Kafka 消息同步格式，这里选择 CloudCanal 默认消息格式，其他详情见 Kafka 消息同步格式。
选择 DDL Topic，后续所有的 DDL 都将发送到这个 Topic。
点击下一步。

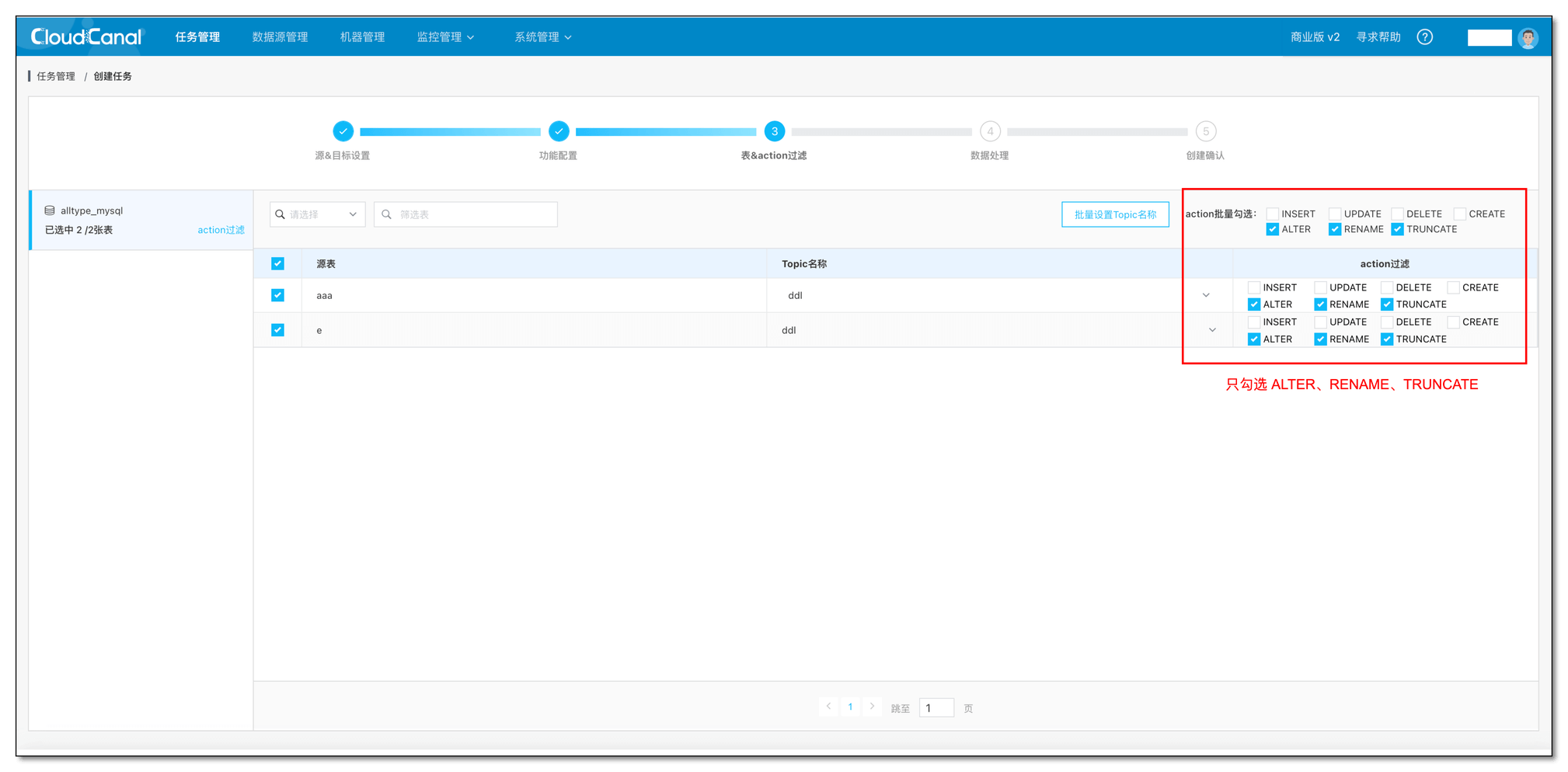

因为这里只订阅 DDL，只勾选ALTER，RENAME，TRUNCATE。
持续点击下一步，并创建出数据同步任务。

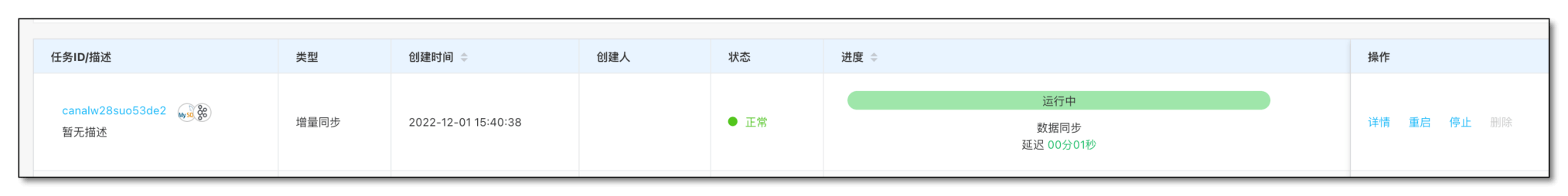

任务自动做增量同步，进行 DDL 订阅。

消费订阅数据

源端 MySQL 执行模拟多条 DDL 执行，最后会以用户选择的序列化器，同步到对端 Kafka 中。

alter table alltype_mysql.aaa add c int null;

truncate table e;

alter table alltype_mysql.aaa drop column d;
...

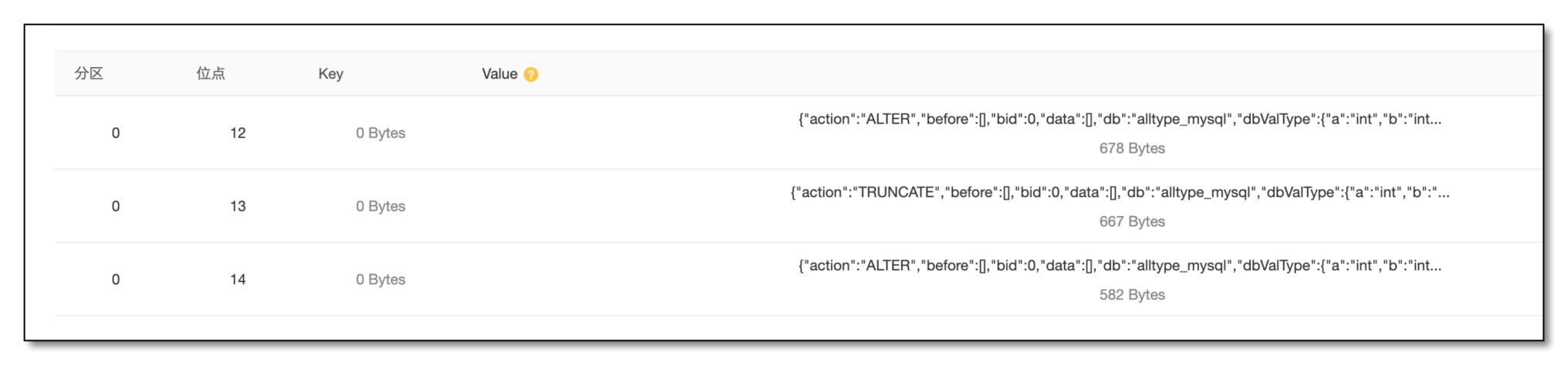

由于我们使用的是阿里云 kafka，可以直接查看对端 Kafka 消息内容。

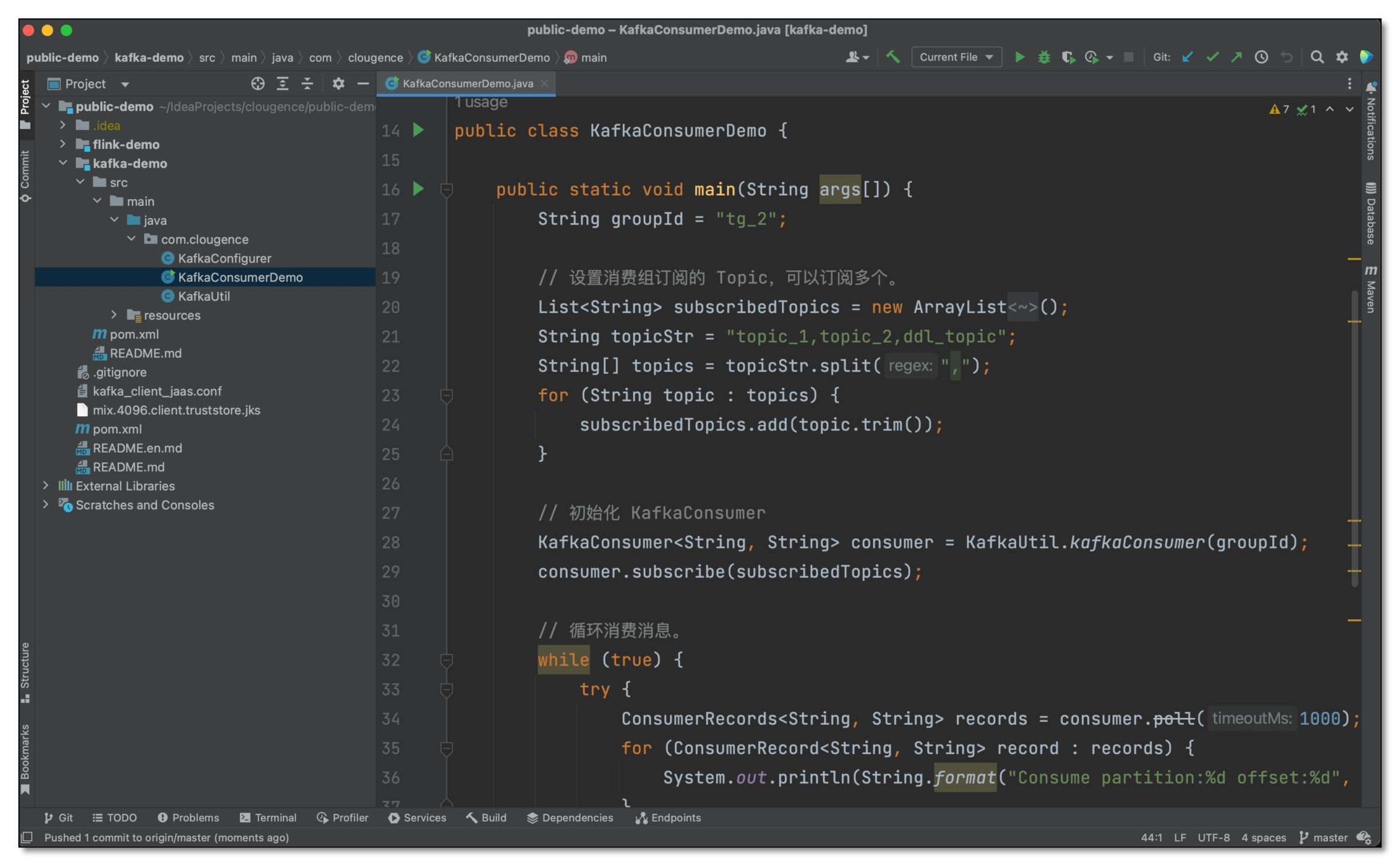

同样也可以使用 Kafka 消费程序直接消费 DDL 信息，多个消费程序可以对 Schema 信息进行复用，具体 Demo 详情见：Kafka 消费实例程序

消费示例消息：

{
    "action":"ALTER",
    "before":[],
    "bid":0,
    "data":[],
    "db":"alltype_mysql",
    "dbValType":{
        "a":"int",
        "b":"int",
        "c":"int"
    },
    "ddl":true,
    "entryType":"ROWDATA",
    "execTs":1669880624000,
    "jdbcType":{
        "a":4,
        "b":4,
        "c":4
    },
    "pks":[],
    "schema":"alltype_mysql",
    "sendTs":1669880625842,
    "sql":"alter table aaa add c int null",
    "table":"aaa",
    "tableChanges":{
        "table":{
            "columns":[
                {
                    "jdbcType":4,
                    "name":"a",
                    "position":0,
                    "typeExpression":"int",
                    "typeName":"int"
                },
                {
                    "jdbcType":4,
                    "name":"b",
                    "position":1,
                    "typeExpression":"int",
                    "typeName":"int"
                },
                {
                    "jdbcType":4,
                    "name":"c",
                    "position":2,
                    "typeExpression":"int",
                    "typeName":"int"
                }
            ],
            "primaryKeyColumnNames":[]
        },
        "type":"ALTER"
    }
}

常见问题

支持订阅哪些携带 Schema 消息的数据源

目前源端只支持 MySQL 订阅携带 Schema 的消息，而 Oracle、PostgreSQL 等支持普通 DDL 订阅，后续会陆续支持。

总结

本文简单介绍了如何使用 CloudCanal 进行 DDL 消息订阅，可以方便的选择多种 Kafka 消息格式，将 DDL 发送到指定的 Topic，方便了下游的 Schema 管理。
