简介

CloudCanal 实现的基于 Kafka 构建安全的跨互联网数据同步方案被客户用于生产后，又出现了新的需求，主要集中在方案能否更加轻量化和可控性上，简而言之，去掉 Kafka 中转，直接在 CloudCanal 中实现跨网络安全互通。

本篇文章即介绍 CloudCanal 实现的更加轻量化方案，特点包括

无消息等独立软件依赖
两端数据库完全不开放公网端口
两端数据库元数据可映射
基于 HTTPS 传输
具备用户名密码鉴权机制
支持多种数据库异构互通

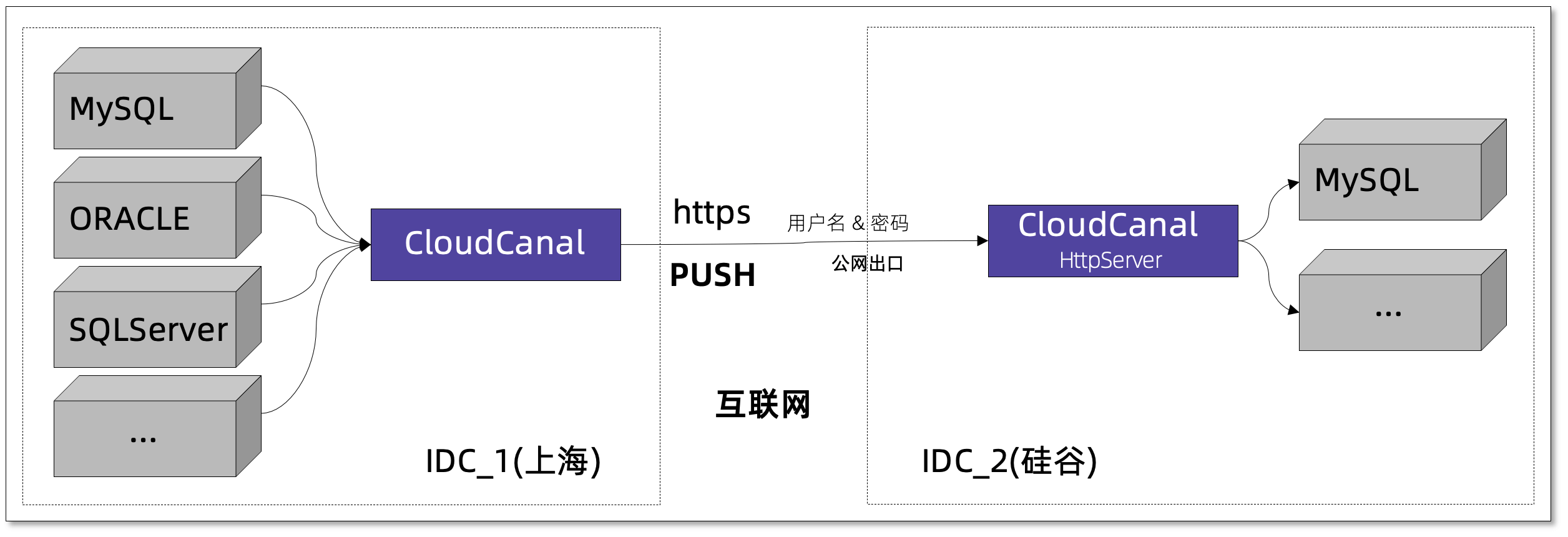

技术点

Tunnel数据源

去掉消息依赖的跨互联网数据库互通，我们是通过一个虚拟的数据源 Tunnel 实现。 Tunnel 数据源本身并不是实体数据库，而是一组逻辑信息，包括

ip(或域名)
port
用户名
密码
TLS 证书文件和密码
元数据

通过这个虚拟数据源，我们可以使用 HTTP(S) 或 TCP 实现数据拉取或者接收数据的目的，同时完全匹配 CloudCanal 业务模型，达到功能的完整性。

PUSH模型

对于数据传输模式 PUSH 或 PULL，我们选择了 PUSH 模式，即客户端将数据推送到服务端，本质原因在于

主要解决互通问题，而非订阅问题
目标端同步写入数据更加匹配 CloudCanal 其他目标端风格
数据通道无数据持久化，无需维护 store 来暂存数据

当然，PUSH 模式也带来一些问题，包括

如何确保最终数据写入再提交位点
位点回溯复杂(全量和增量、不同数据源位点格式不一致)

对于上述两个问题，我们采用 延迟提交位点技术 解决

延迟提交位点技术

采用 PUSH 模式后，位点管理是比较复杂且危险的工作，如果提早提交位点，可能丢数据。为此，我们实现了 延迟提交位点技术，即客户端每一次写入 server 端，只返回已经提交的位点，并且将所有数据源、所有任务类型的位点序列化成 json 字符串。

通过这项技术，我们能够确保位点之前的数据肯定已经写到对端，并且在某些业务场景下，通过客户端任务的位点回溯，达到重复消费某一段时间数据的目的。

元数据映射

因为使用了虚拟的 Tunnel 数据源，并且其带有 schema（存储于CloudCanal kv配置表中), 所以针对这个数据源，我们模拟了表结构获取和迁移的过程，让其在任务创建和运维过程中如同一个真实存在的数据库。一个真实的 Tunnel 数据源的元数据如下:

[
  {
    "db": "cc_virtual_db",
    "schemas": [
      {
        "schema": "cc_virtual_schema",
        "tables": [
          {
            "table": "WORKER_STATS",
            "columns": [
              {
                "name": "ID",
                "jdbcType": -5,
                "typeName": "LONG",
                "key": true
              },
              {
                "name": "GMT_CREATE",
                "jdbcType": 93,
                "typeName": "TIMESTAMP",
                "key": false
              },
              {
                "name": "AUCRDT",
                "jdbcType": 93,
                "typeName": "TIMESTAMP",
                "key": false
              }
            ]
          },
          {
            "table": "KBS_QUESTION",
            "columns": [
              {
                "name": "ID",
                "jdbcType": -5,
                "typeName": "LONG",
                "key": true
              },
              {
                "name": "CATEGORY",
                "jdbcType": 12,
                "typeName": "STRING",
                "key": false
              }
            ]
          }
        ]
      }
    ]
  }
]

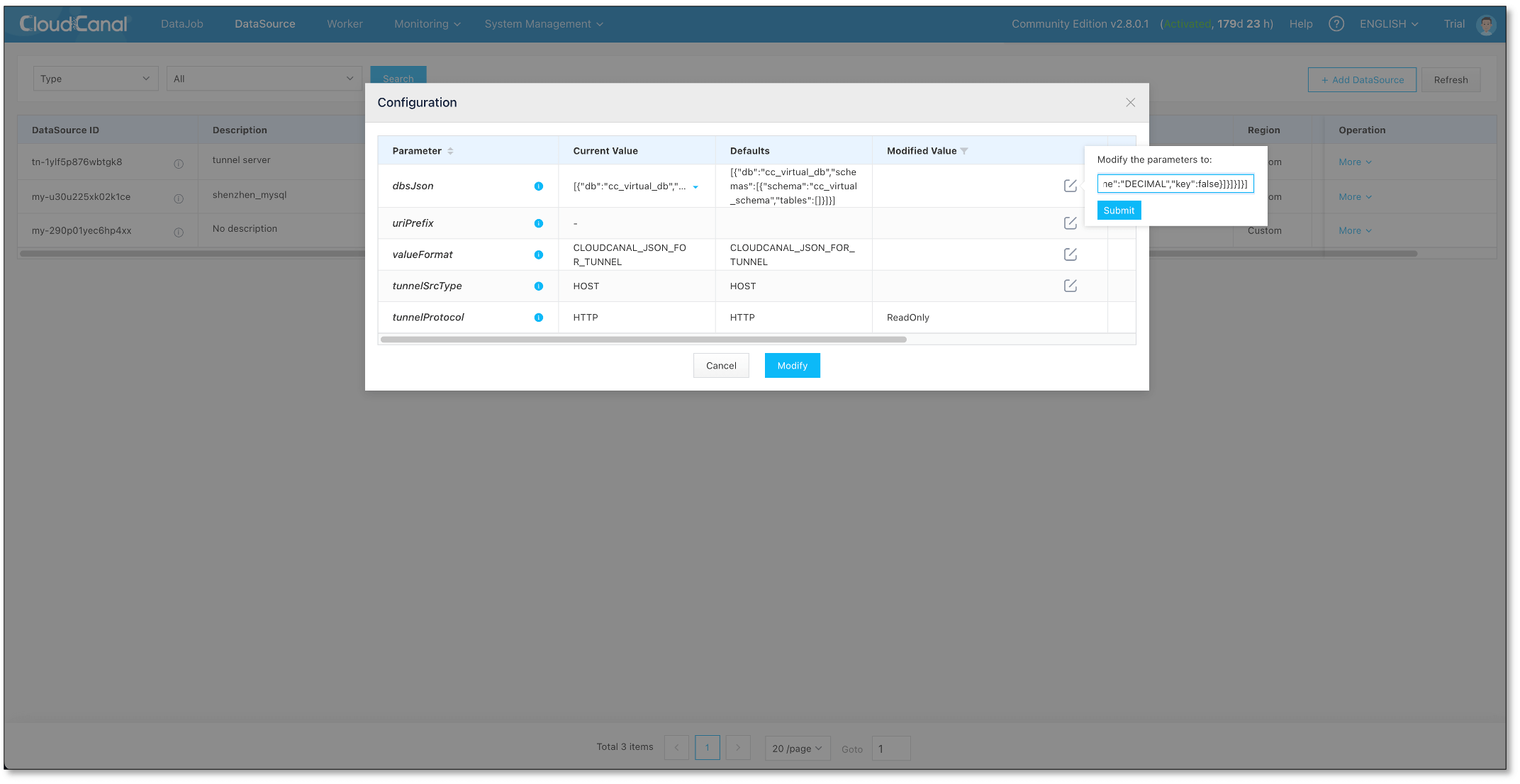

我们可以通过结构迁移 (MySQL/SQLServer/Oracle -> Tunnel) 扩充它，或者直接通过数据源管理->更多->查看配置->_dbsJson_进行修改。

操作示例

本示例使用阿里云资源模拟杭州 RDS for MySQL 到深圳 RDS for MySQL , 两端数据库均不开公网端口，数据走互联网, 采用 HTTPS 传输和用户名密码认证。

环境准备

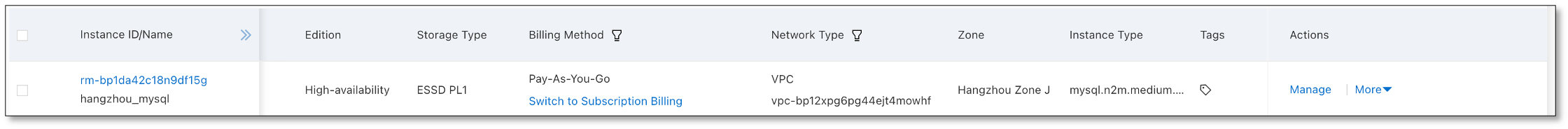

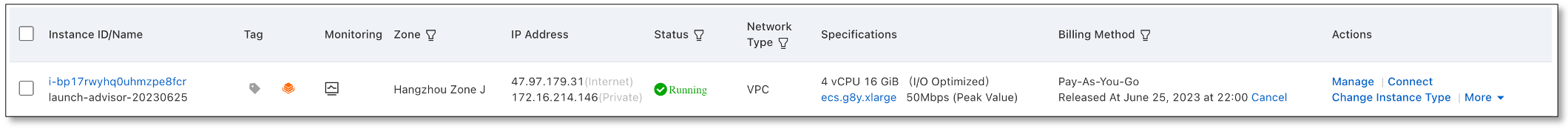

杭州环境部署 CloudCanal ，并购买 RDS for MySQL 作为源端

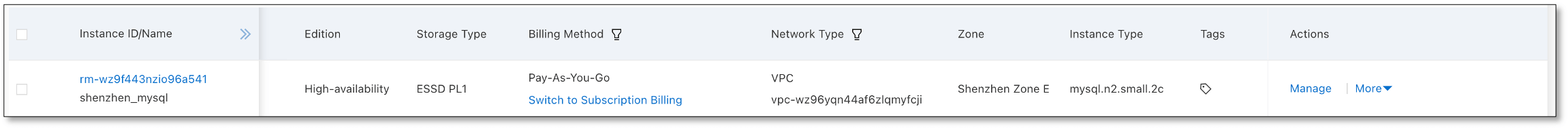

深圳环境部署 CloudCanal , 并购买 RDS for MySQL 作为目标端

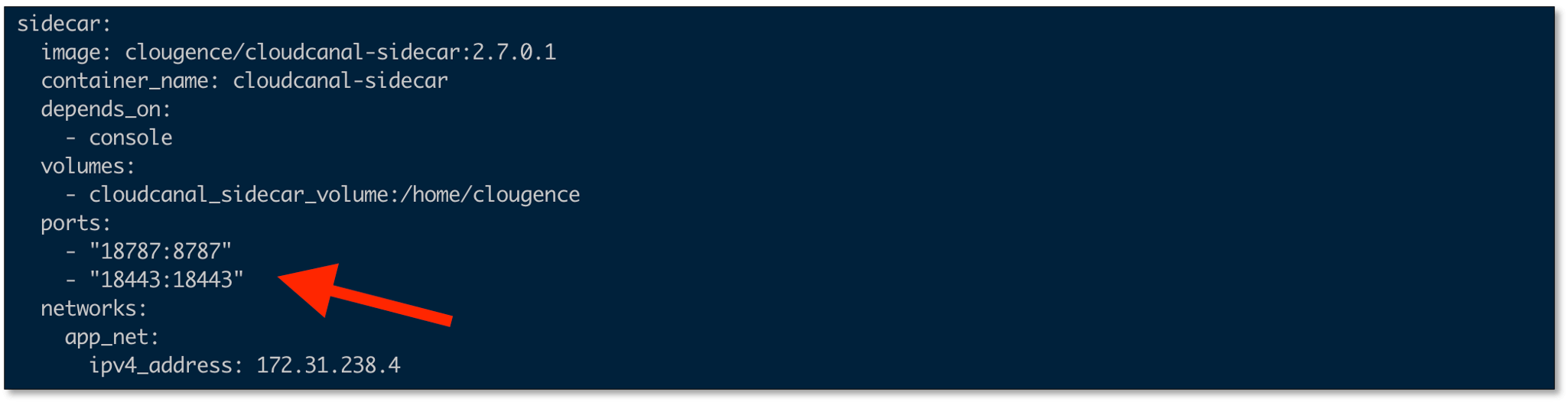

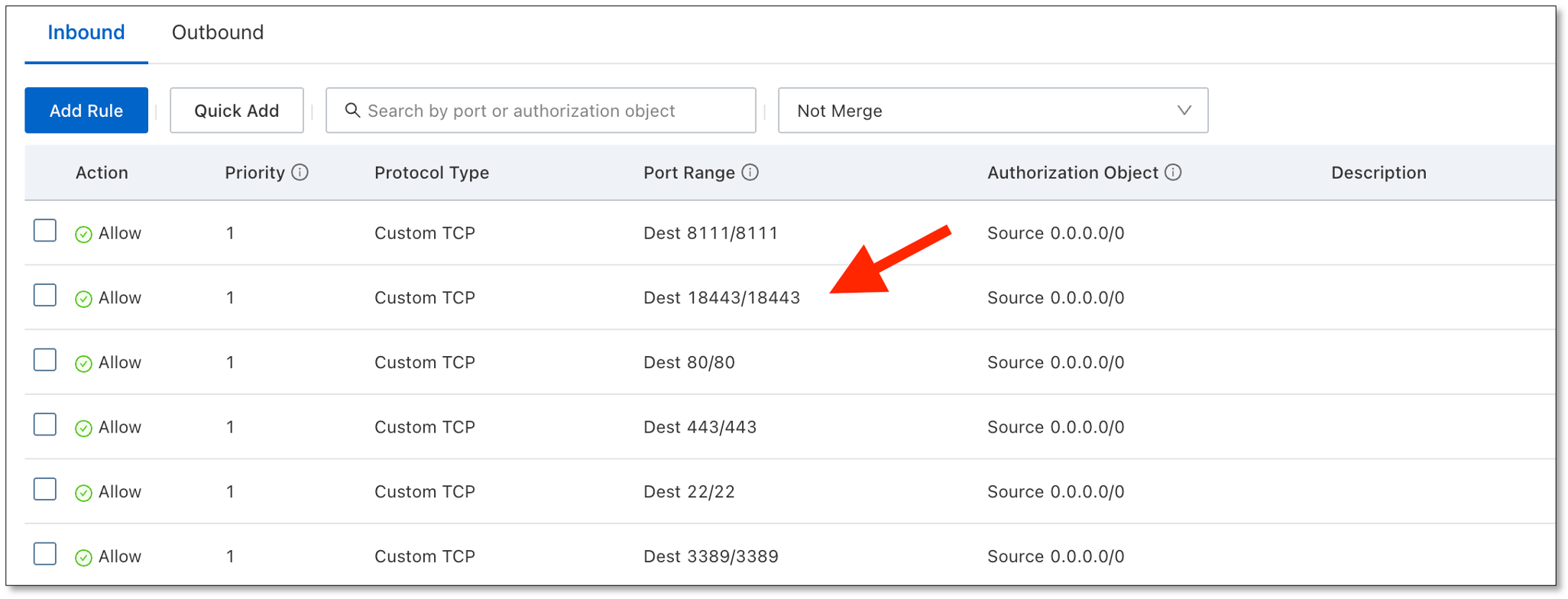

因 CloudCanal 为 docker 版本 ,深圳环境 CloudCanal 安装包解压后，需要修改 docker-compose.yml 端口映射再安装/升级，并开放 ECS 安全组相关端口，以便远程连接
此例以 18443 端口作为 Tunnel 数据源监听端口

为目标端数据库初始化元数据

因无法通过 Tunnel 到对端数据库做结构迁移，所以需要事先使用 mysqldump 等工具初始化对端数据库结构

添加 Tunnel 数据源

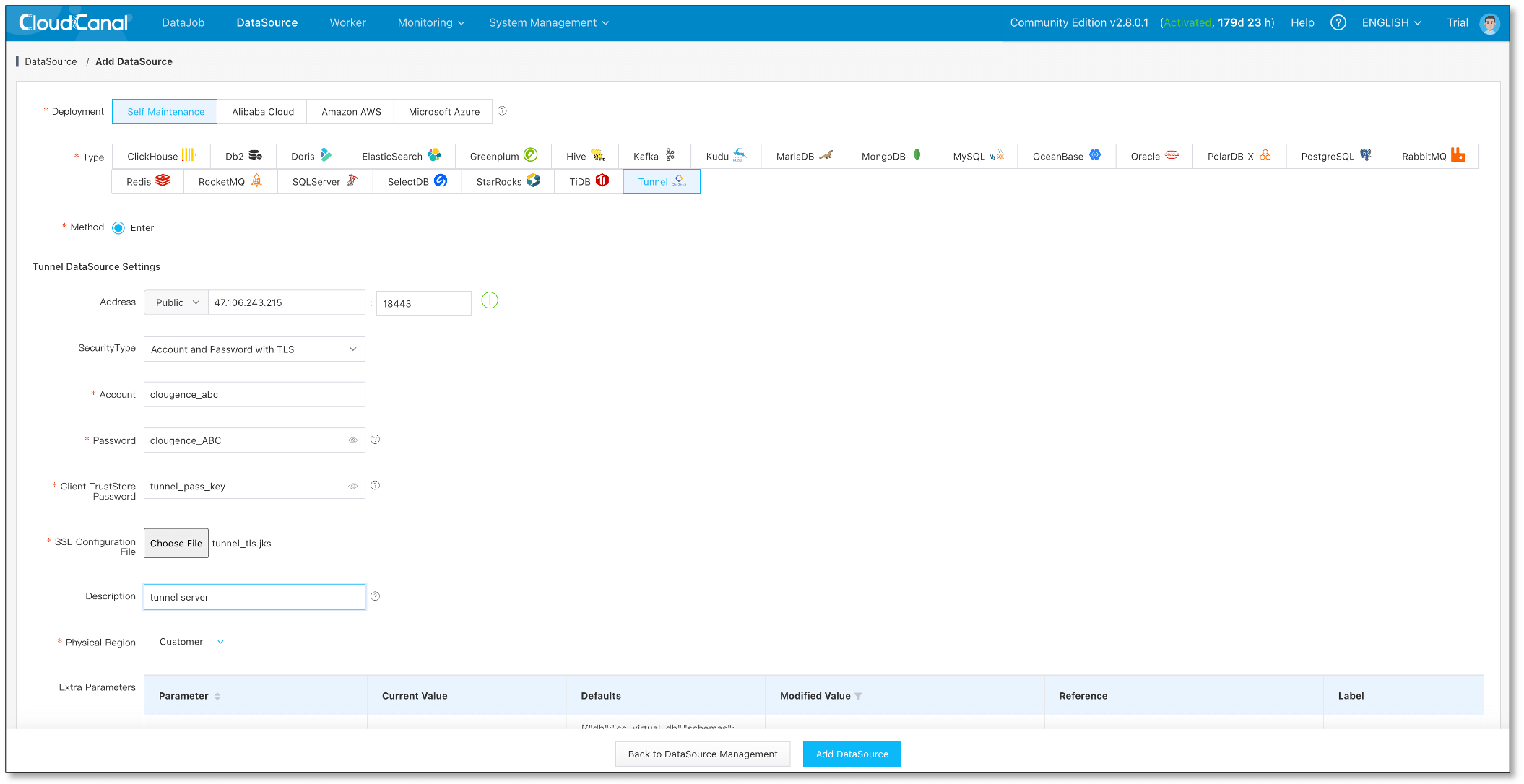

分别在源端和目标端 CloudCanal 配置 Tunnel 数据源
源端数据源列表

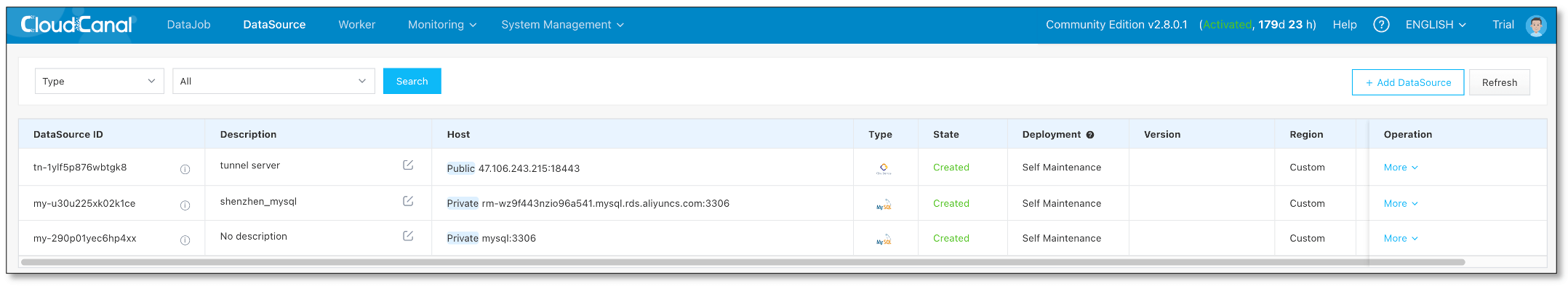

目标端数据源列表

为 Tunnel 初始化元数据

源端创建一个 MySQL -> Tunnel 结构迁移，并完成

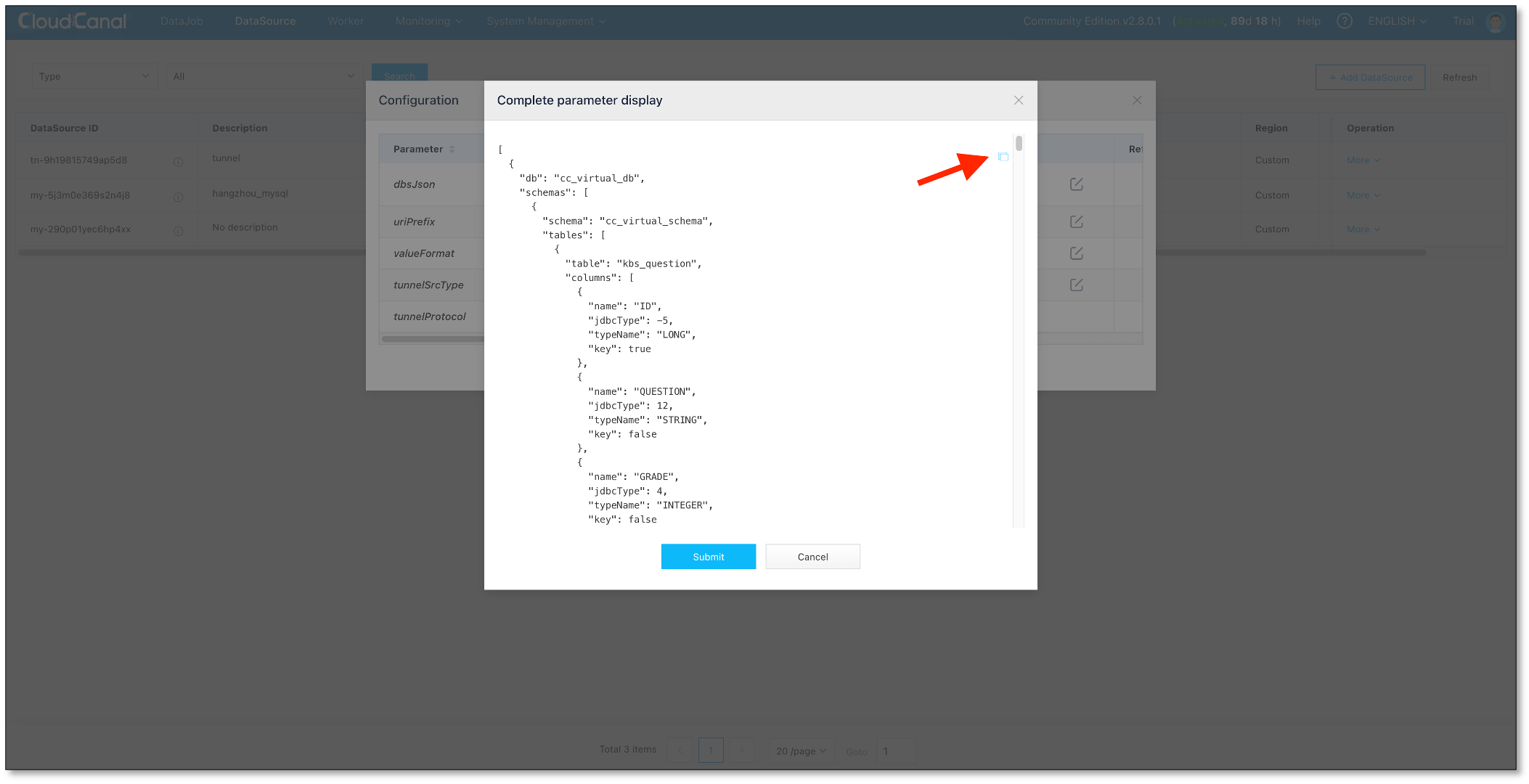

从源端 Tunnel 数据源拷贝结构并复制到目标端

目标端任务创建

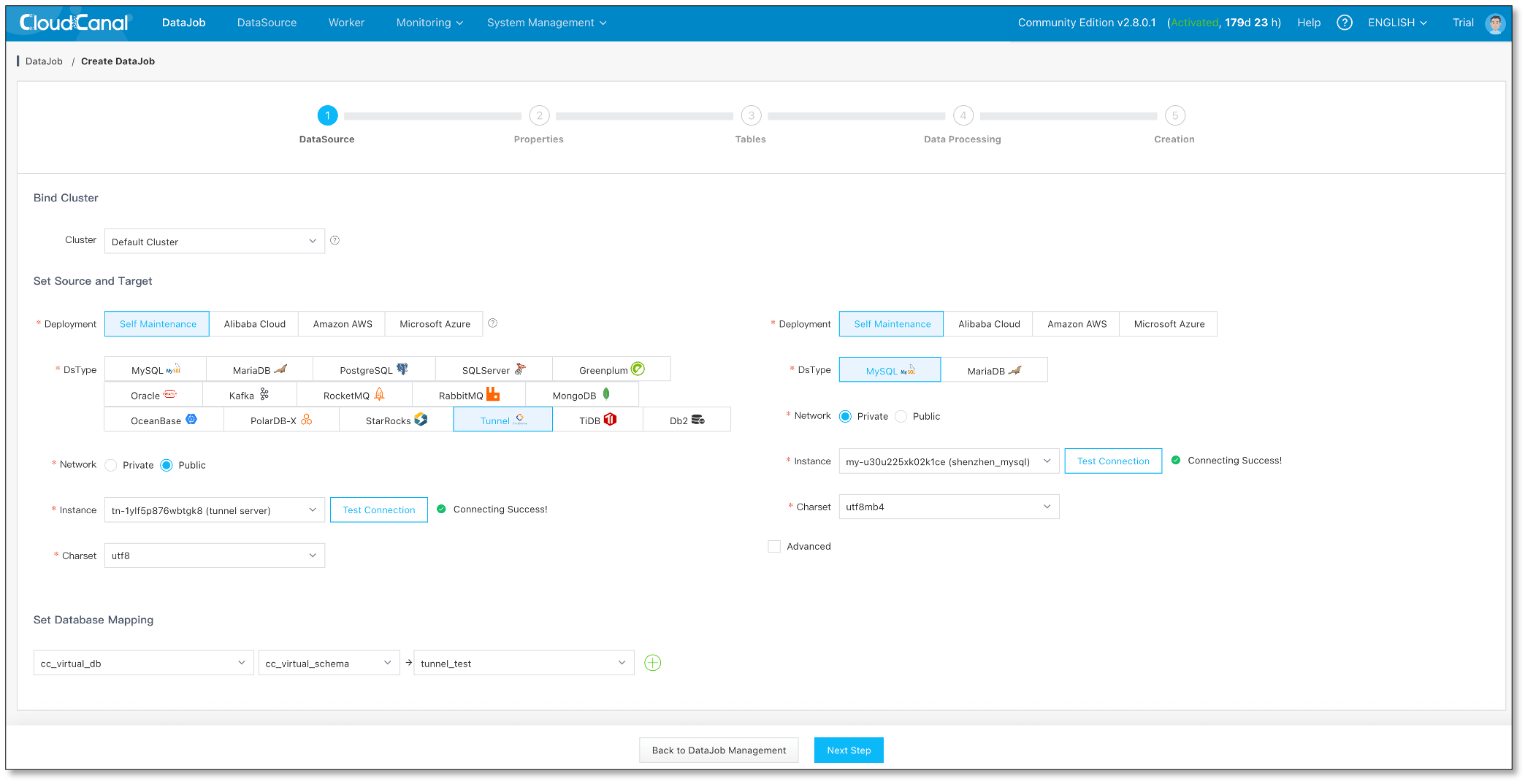

选择 Tunnel 和目标数据库
选择数据同步
选择表、列、映射略
任务正常运行，监听端口并准备接收数据

源端任务创建

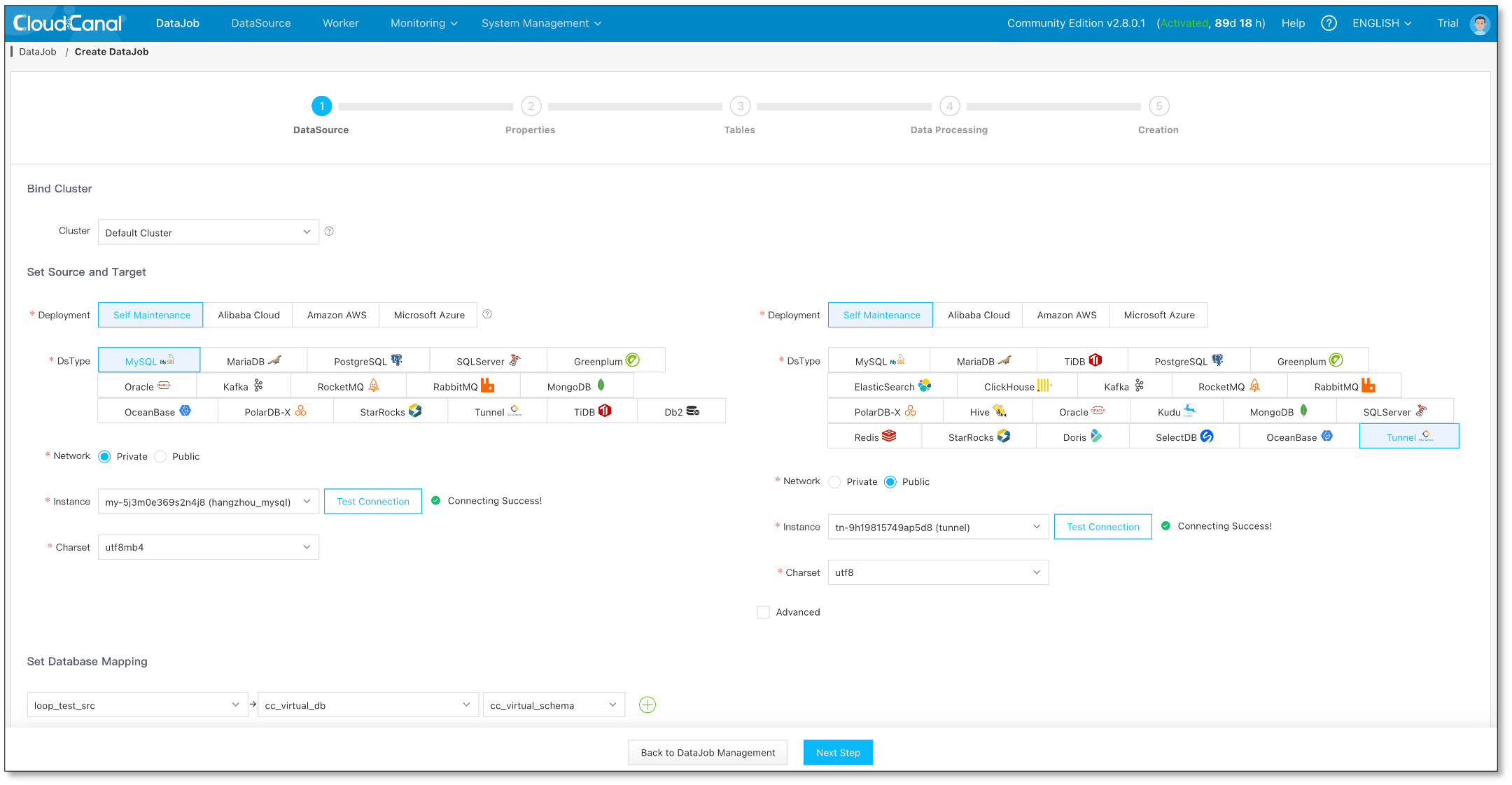

选择源端数据库和 Tunnel 数据源

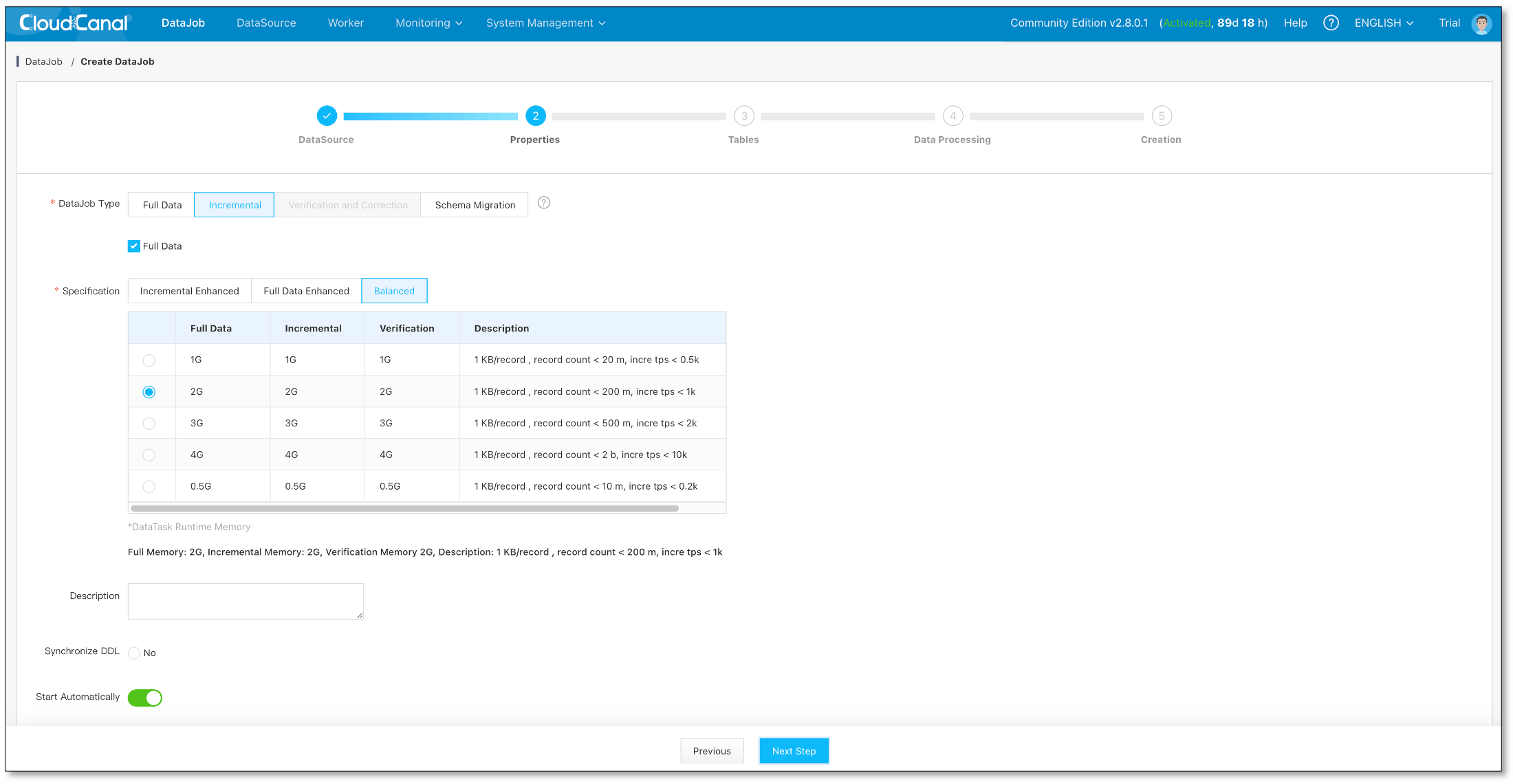

选择数据同步，并初始化数据

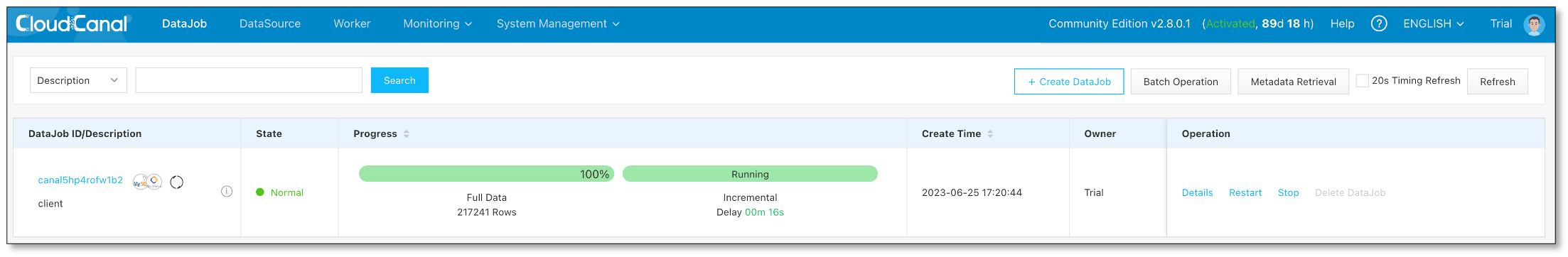

数据持续同步中

数据验证

造增量数据

为了造数据简便，开下源端数据库公网地址

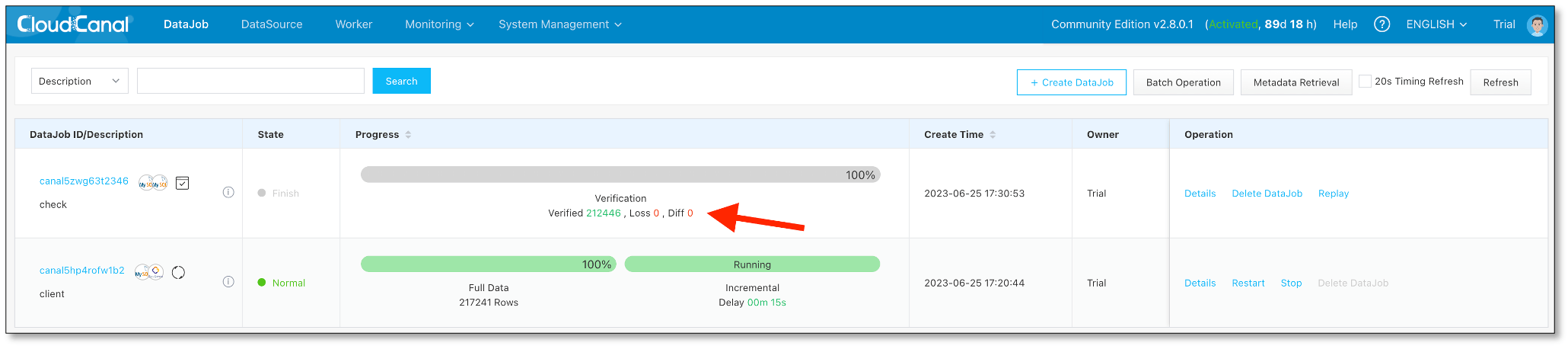

数据校验

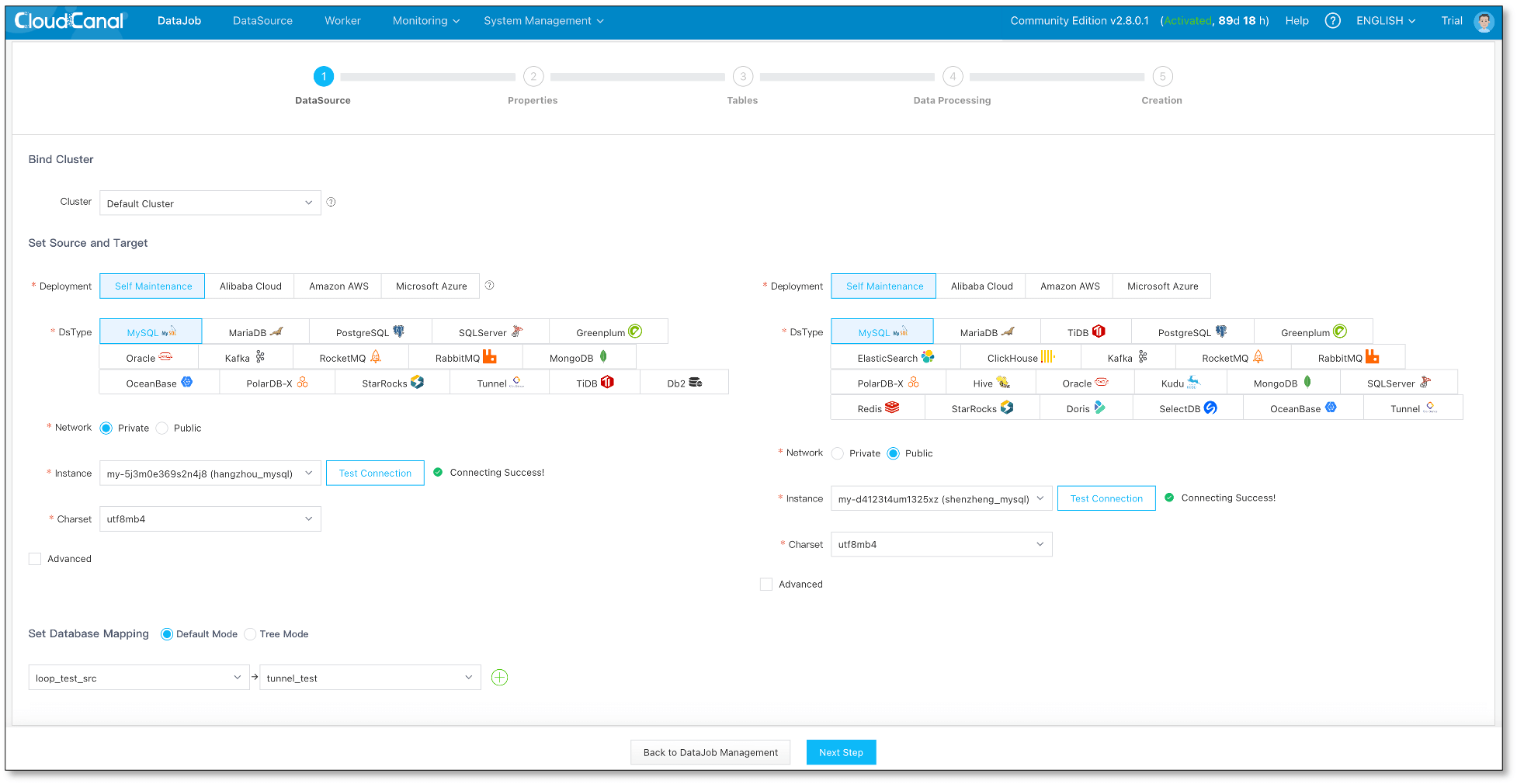

在深圳环境添加源端数据源，并做数据校验。结果显示数据一致。

常见问题

目前支持哪些链路的互通？
- MySQL/SQLServer/ORACLE -> MySQL , 其他互通按需添加。
Tunnel 到对端数据库能做结构迁移么？准备表结构比较麻烦
- 因为数据库结构对元数据精度要求很高，Tunnel中间结构主要为同步服务，所以元数据级别上还无法构成精确的结构迁移源端。建议构建临时实例(只dump表结构)并开公网，再使用CloudCanal结构迁移解决问题。
Tunnel 数据源有结构，能动态编辑么？
- Tunnel 数据源模拟了一个数据库，编辑任务能力天然具备。加表先编辑目标端任务，再编辑源端任务，否则反之。我们后续计划用一篇专门的文章介绍这个运维操作。
目前数据互通还存在什么问题？
- 对于 blob 等字段类型还需要进一步支持和验证
- 跨互联网，性能层面需要经过特别的优化
- 安全层面，目前仅用到 HTTPS 证书加密，配合自定义的账号密码

总结

本文主要介绍纯粹通过 CloudCanal 进行数据互通实践，通过引入虚拟数据源，达成数据互通和元数据映射等能力，具备不错的可落地性。
